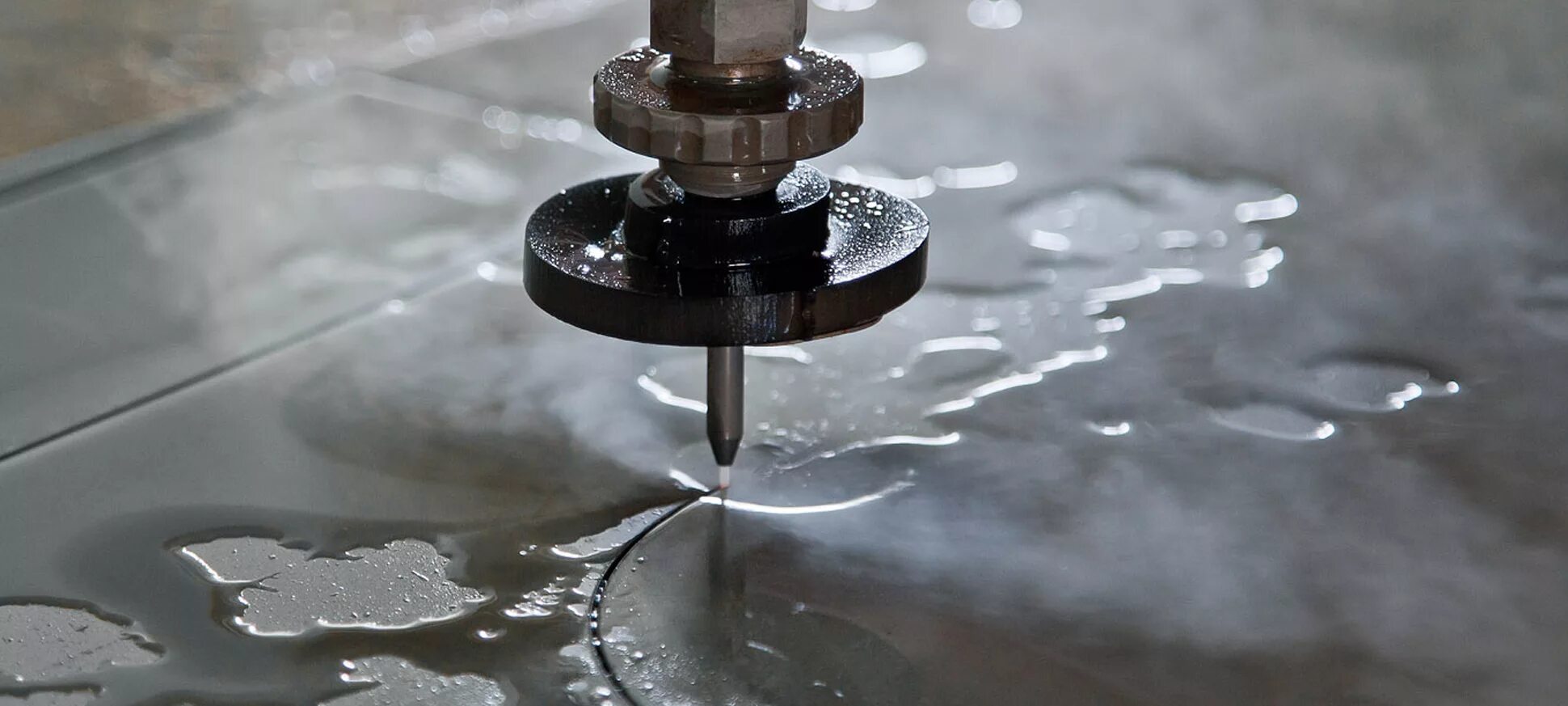

Гидроабразивная резка заслуженно считается одним из самых точных методов обработки материалов. Возможность достигать допусков до 0,1 мм делает эту технологию востребованной в аэрокосмической, автомобильной и инструментальной промышленности. Однако для реализации такого потенциала необходимо понимать множество факторов, влияющих на конечную точность и качество поверхности.
Качество получаемой детали зависит не только от оборудования, но и от правильной подготовки чертежей, выбора режимов резки и учёта физических особенностей процесса. Системный подход к каждому этапу производства позволяет минимизировать отклонения и получить продукцию с идеальной геометрией. В этой статье разберём ключевые аспекты, определяющие точность гидроабразивной обработки.
Факторы, влияющие на точность обработки
Геометрическая точность детали при гидроабразивной резке определяется совокупностью нескольких факторов. Основные из них — это точность системы позиционирования станка, качество режущей струи и стабильность подачи абразивного материала. Каждый из этих элементов вносит свой вклад в итоговое отклонение размера от заданного.
Система позиционирования с линейными энкодерами и высокоточными направляющими обеспечивает движение режущей головки по программе. Люфты и тепловые деформации направляющих могут приводить к ошибкам позиционирования, особенно при длительной непрерывной работе. Современные станки оснащаются системами температурной компенсации для минимизации этих погрешностей.
Скорость перемещения режущей головки непосредственно влияет на ширину реза и качество кромки. При слишком высокой скорости струя не успевает полностью удалить материал, что приводит к волнистости поверхности. При слишком низкой скорости увеличивается расход абразива и появляется риск перегрева, что также негативно сказывается на качестве.
Давление воды и расход абразивного материала должны быть оптимальными для каждого типа и толщины заготовки. Нестабильность подачи абразива приводит к колебаниям режущей способности струи, что отражается на равномерности кромки. Использование качественного абразивного песка с одинаковой фракцией обеспечивает предсказуемый результат.
Конусность реза: причины и методы компенсации
Одной из главных особенностей гидроабразивной резки является образование конусного реза, при котором ширина разреза на выходе из материала больше, чем на входе. Это происходит из-за естественного расхождения струи воды по мере прохождения через материал. Величина конусности зависит от толщины заготовки, типа материала и параметров резки.
Для толстых заготовок конусность становится особенно заметной и может достигать значительных значений. Если не компенсировать этот эффект, деталь будет иметь наклонные стенки, что неприемлемо для многих конструкционных и сопрягаемых элементов. Угол наклона стенок реза обычно находится в пределах от 0,5 до 3 градусов в зависимости от толщины материала.
Современные системы ЧПУ позволяют компенсировать конусность путём наклона режущей головки в процессе обработки. Головка автоматически поворачивается на расчётный угол, компенсируя расхождение струи и обеспечивая вертикальные стенки реза. Такая компенсация особенно важна при изготовлении деталей, требующих точного сопряжения по всей толщине.
Важно отметить, что компенсация конусности требует точного расчёта для каждого конкретного случая. Параметры компенсации зависят от скорости подачи, давления воды, типа абразивного материала и его фракции. Опытные операторы и современное программное обеспечение позволяют настроить оптимальные параметры для минимизации конусности.
Качество поверхности и шероховатость
Качество поверхности при гидроабразивной резке напрямую зависит от параметров обработки и свойств обрабатываемого материала. На поверхности реза образуются характерные линии, которые называют рябью или волнистостью. Эта рябь возникает из-за пульсаций давления в насосе и колебаний струи при движении головки.
Шероховатость поверхности измеряется параметром Ra и может варьироваться от 1,6 до 6,3 мкм в зависимости от режимов резки. Для тонких материалов при оптимальных параметрах можно достичь почти зеркальной поверхности, не требующей дополнительной обработки. Для толстых заготовок шероховатость обычно выше, что может потребовать финишной обработки.
Скорость подачи является основным фактором, влияющим на шероховатость: чем ниже скорость, тем чище поверхность реза. Однако снижение скорости приводит к увеличению времени обработки и росту себестоимости детали. Поэтому выбор скорости является компромиссом между производительностью и требуемым качеством поверхности.
Применение двухпроходной стратегии резки позволяет значительно улучшить качество поверхности. Сначала выполняется черновой проход на высокой скорости для удаления основной массы материала, затем финишный проход на пониженной скорости для получения чистовой поверхности. Такой подход широко используется при изготовлении прецизионных деталей с высокими требованиями к шероховатости.
Влияние типа и толщины материала на точность
Разные материалы по-разному реагируют на гидроабразивное воздействие, что необходимо учитывать при настройке параметров резки. Твёрдые и хрупкие материалы, такие как стекло и керамика, требуют более низкой скорости и аккуратного подхода во избежание сколов и трещин. Мягкие пластики и резина, напротив, могут резаться на высокой скорости, но требуют контроля за возможной деформацией.
Толщина заготовки является ключевым параметром, определяющим скорость подачи и качество реза. Для тонких листов до 10 мм можно достигать высокой точности при относительно высокой скорости обработки. С увеличением толщины скорость резки снижается, а конусность и шероховатость возрастают, что требует более тщательной настройки параметров.
Анизотропия свойств некоторых материалов, например, композитов, может приводить к неравномерности реза в разных направлениях. При резке армированных пластиков струя может отклоняться вдоль волокон, создавая неровную кромку. Для таких материалов особенно важна точная настройка параметров и использование специальных стратегий резки.
Термические свойства материалов также имеют значение, хотя гидроабразивная резка и считается холодной технологией. При работе с толстыми заготовками локальный нагрев в зоне реза всё же происходит и может влиять на точность. Особенно это актуально для термочувствительных материалов, где нагрев может привести к деформации и изменению свойств.
Подготовка чертежей и требования к файлам
Правильная подготовка чертежей является основой для получения точной детали при гидроабразивной резке. Программное обеспечение для ЧПУ обычно поддерживает импорт файлов в форматах DXF, DWG, STEP и IGES. Наиболее распространённым форматом является DXF, который позволяет передавать как 2D-контуры, так и информацию о слоях и цветах.
Чертёж должен содержать все необходимые геометрические размеры и допуски для каждой детали. Особое внимание следует уделять замкнутости контуров, поскольку разомкнутые линии могут привести к неправильной траектории движения головки. Также важно корректно задать припуски на обработку, если они требуются для последующей механической доработки.
Использование слоёв в чертеже упрощает настройку параметров резки для различных элементов детали. Например, внутренние отверстия могут обрабатываться с другими скоростями, чем внешний контур. Обозначение стартовых точек и направления обхода контура также имеет значение для предотвращения деформации тонкостенных элементов.
Рекомендуется добавлять в чертёж информацию о материале и его толщине, чтобы оператор мог быстро настроить оборудование. Наличие всех данных в одном файле ускоряет процесс подготовки производства и снижает риск ошибок. Для сложных деталей целесообразно предоставлять 3D-модели в форматах STEP или IGES для проверки геометрии.
Компенсация радиуса струи и корректировка траектории
Режущая струя имеет определённый диаметр, который необходимо учитывать при формировании траектории движения головки. Это особенно важно при резке отверстий малого диаметра, где радиус струи становится сопоставимым с размером отверстия. Без корректировки траектории отверстие получается меньше заданного размера на величину радиуса струи.
Современные системы ЧПУ позволяют автоматически компенсировать радиус струи, корректируя траекторию движения головки. Для внутренних контуров траектория смещается внутрь, а для внешних контуров — наружу на величину радиуса струи. Такая компенсация обеспечивает получение детали с заданными геометрическими размерами.
Корректировка траектории также необходима при резке острых углов, где струя может создавать скругления из-за своей инерции. Специальные алгоритмы управления замедляют скорость в углах для минимизации отклонений. Это особенно важно при изготовлении деталей с прямыми углами и сложным профилем.
Для достижения максимальной точности рекомендуется использовать системы автоматического измерения ширины реза непосредственно перед обработкой. Это позволяет корректировать параметры компенсации в реальном времени с учётом фактического состояния оборудования и материала. Такой подход минимизирует отклонения и обеспечивает стабильное качество.
Контроль качества и измерение отклонений
Контроль качества является обязательным этапом производства для подтверждения соответствия деталей заданным допускам. Первичный контроль обычно выполняется на координатно-измерительных машинах или с помощью оптических систем сравнения с эталоном. Измеряются линейные размеры, углы, форма и шероховатость поверхности в ключевых точках детали.
Статистический анализ результатов измерения позволяет выявить систематические отклонения и своевременно корректировать параметры резки. Регулярный мониторинг точности оборудования, включая проверку люфтов направляющих и износа сопел, помогает поддерживать стабильное качество. Внедрение системы управления качеством снижает количество брака и повышает общую эффективность производства.
Допуски при гидроабразивной резке обычно устанавливаются в диапазоне ±0,1–0,2 мм для большинства инженерных задач. Для особо точных деталей возможны допуски до ±0,05 мм при условии использования высококачественного оборудования и оптимальных параметров. Важно согласовывать допуски с заказчиком на этапе подготовки производства для избежания разногласий.
Документирование результатов измерений и параметров резки для каждой партии создаёт базу для последующей оптимизации. Накопленные данные позволяют выявлять закономерности и корректировать технологические режимы для улучшения качества. Это особенно важно при работе с различными материалами и толщинами.
|
